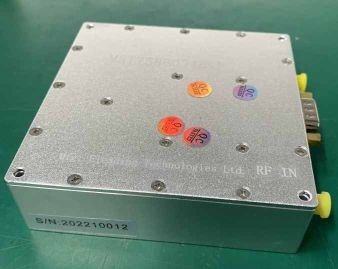

32W ενότητα 758MHz 803MHz LTE 28, LTE 44, κατιούσα σύνδεση ενισχυτών δύναμης τηλεπικοινωνιών RF του TD 700
Περιγραφή προϊόντων:
Ο ενισχυτής δύναμης RF προσφέρει τη υψηλή επίδοση στις ασύρματες εφαρμογές ενισχυτών δύναμης και ενισχυτών δύναμης ραδιοσυχνότητας. Έχει ως σκοπό να παρέχει μια παραγωγή υψηλής δύναμης και μια άριστη προστιθέμενη δύναμη αποδοτικότητα (PAE) από 20% σε 50%. Αυτός ο ενισχυτής δύναμης παραδίδει μια αξιόπιστη δύναμη παραγωγής 45dBm.
Χαρακτηριστικά γνωρίσματα:
- Φάσμα συχνότητας: 758MHz σε 803MHz
- Κέρδος: 40dB
- Δύναμη εισαγωγής: 5dBm
- Λειτουργούσα θερμοκρασία: -20°C σε +60°C
Τεχνικές παράμετροι:
| Στοιχείο |
Προδιαγραφή |
| Φάσμα συχνότητας |
708-803MHz |
| Δύναμη παραγωγής |
45dBm |
| Κέρδος Tx |
40 ± 1 (DB) |
| Λειότητα κέρδους |
2.0 (DB) αιχμή στην αιχμή πέρα από τη ζώνη Freq |
| Σταθερότητα κέρδους |
± 1,5 (DB) Πέρα από Temp |
| In/Out VSWR |
Λιγότερο από 1.5:1 |
| ΣΥΝΕΧΕΣ ρεύμα |
3 (α) |
| Μέγεθος (DxWxH) |
100x100x30 (χιλ.) |
| In/Out Commector |
Θηλυκό SMA |
| Προστασία |
Παραγωγή που προστατεύεται από υψηλό VSWR |
| Temp λειτουργίας. |
-20 ~ +60 (°C) |
| I/O χάρτης (δ-υποβρύχιο 9Pin Μ) |
1.N.C.
2.Forward δύναμη Detecion ελάχιστο 25dBm - ανώτατο 45dBm, Vout=3.3- (45-ικτάλουρος) *0.1
3.N.C.
4.Reflect δύναμη Detecion ελάχιστο 25dBm - ανώτατο 45dBm Vout=3.3- (45-που απεικονίζεται) *0.1
5.N.C.
6.7.Vcc (+28V)
8.9.GND
|
| Τάση ανεφοδιασμού |
28V |
| Τρόπος εργασίας |
Σήμα CW |
Εφαρμογές:
Ο ενισχυτής δύναμης ραδιοσυχνότητας PA758T803M_45-28V είναι η τέλεια επιλογή για ποικίλες εφαρμογές που απαιτούν την ενίσχυση δύναμης ραδιο συσκευών αποστολής σημάτων. Έχει μια ελάχιστη ποσότητα διαταγής 5 συνόλων, και μια τιμή που είναι διαπραγματεύσιμη. Οι σειρές τάσης ανεφοδιασμού της είναι 28V, και ο τύπος συνδετήρων είναι καθένα SMA/N. Η δύναμη παραγωγής είναι μέχρι 45dBm.
Προσαρμογή:
Προσαρμοσμένη υπηρεσία ενισχυτών δύναμης RF
Παρέχουμε την προσαρμοσμένη υπηρεσία ενισχυτών δύναμης RF σύμφωνα με τις απαιτήσεις σας. Ο πρότυπος αριθμός μας είναι PA758T803M_45-28V. όποιος γίνεται στην Κίνα. Η ελάχιστη ποσότητα διαταγής είναι 2. Η τιμή είναι διαπραγματεύσιμη. Αυτός ο ραδιο ενισχυτής υψηλής δύναμης λειτουργεί στον τρόπο σημάτων CW και έχει ένα ρεύμα ανεφοδιασμού 3A, και μια τάση ανεφοδιασμού 28V. Ο ενισχυτής δύναμης συσκευών αποστολής σημάτων μας είναι ιδανικός για τις ραδιο εφαρμογές ενισχυτών υψηλής δύναμης με χαμηλού θορύβου και υψηλής γραμμικότητας απόδοσή του την παραγωγής υψηλής δύναμης.
Υποστήριξη και υπηρεσίες:
Τεχνική υποστήριξη & υπηρεσίες ενισχυτών δύναμης RF
Προσφέρουμε τη τεχνική υποστήριξη και τις υπηρεσίες για τα προϊόντα ενισχυτών δύναμης RF μας για να εξασφαλίσουμε ότι λειτουργούν κατάλληλα και παρέχουν την καλύτερη δυνατή απόδοση.
Εγκατάσταση & οργάνωση
Είμαστε διαθέσιμοι για να παρέχουμε στη βοήθεια την εγκατάσταση και την οργάνωση του ενισχυτή δύναμης RF σας. Η ομάδα πεπειραμένων μηχανικών μας μπορεί να σας καθοδηγήσει μέσω της διαδικασίας και να απαντήσει σε οποιεσδήποτε ερωτήσεις που έχετε.
Ανίχνευση μηχανικών βλαβών
Εάν δοκιμάζετε οποιαδήποτε ζητήματα με τον ενισχυτή δύναμης RF σας, η ομάδα εμπειρογνωμόνων μας μπορεί να βοηθήσει να προσδιορίσει την πηγή του προβλήματος και να παρέχει σε σας τις λύσεις για να το επιλύσει γρήγορα.
