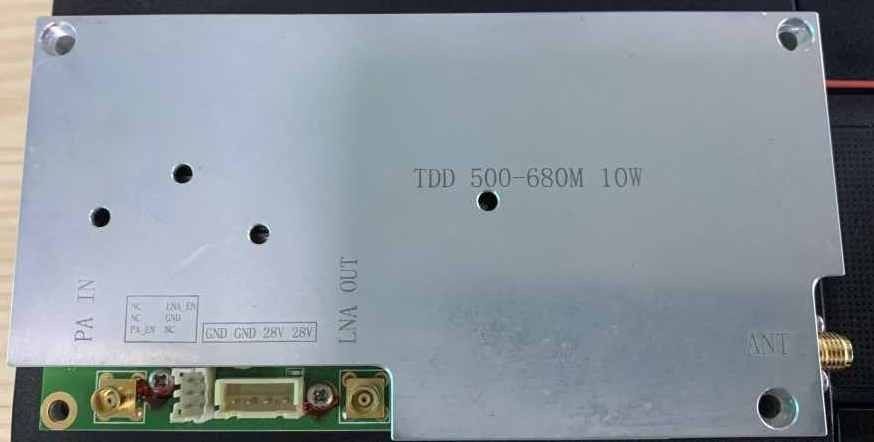

Ενισχυτής 37dBm 28V 50Ω δύναμης RF
Περιγραφή προϊόντων:
Ενισχυτής δύναμης RF - ενισχυτής δύναμης συσκευών αποστολής σημάτων για τις ραδιο μεταδόσεις
Αυτός ο ενισχυτής δύναμης ραδιοσυχνότητας (RFPA) σχεδιάζεται για να ενισχύσει ένα σήμα από -10dBm σε 0dBm, με τον ανεφοδιασμό τρέχον 1500mA. Είναι κατάλληλο για τη μετάδοση σημάτων COFDM και έχει την άριστη απόδοση θορύβου 3,0 DB. Η δύναμή της πρόσθεσε ότι η αποδοτικότητα (PAE) είναι μεταξύ 10% σε 20%, επιτρέποντας την ιδιαίτερα αποδοτική μετάδοση δύναμης.
Χαρακτηριστικά γνωρίσματα:
- Όνομα προϊόντων: Ενισχυτής δύναμης RF
- Τύπος συσκευασίας: Η επιφάνεια τοποθετεί/μέσω της τρύπας
- Παραλλαγή καθυστέρησης ομάδας: 2us
- Αριθμός θορύβου: 3.0dB
- Τάση ανεφοδιασμού: 28V
- Ασύρματος ενισχυτής δύναμης
- Ενισχυτής δύναμης ραδιοσυχνότητας
Τεχνικές παράμετροι:
| Στοιχείο |
Προδιαγραφή |
| Φάσμα συχνότητας |
570-598MHz |
| Δύναμη παραγωγής |
37dBm |
| Κέρδος Tx |
45 ± 1 (DB) |
| Κέρδος Rx |
10 ± 1 (DB) |
| Λειότητα κέρδους |
2.0 (DB) αιχμή στην αιχμή πέρα από τη ζώνη Freq |
| Σταθερότητα κέρδους |
± 1,5 (DB) Πέρα από Temp |
| In/Out VSWR |
Λιγότερο από 1.5:1 |
| ΣΥΝΕΧΕΣ ρεύμα |
1.5 (α) |
| Μέγεθος (DxWxH) |
125x65x18 (χιλ.) |
| In/Out Commector |
MCX/SMA |
| Χρονική καθυστέρηση |
≤2 (εμείς) |
| Temp λειτουργίας. |
-20 ~ +65 (°C) |
| I/O χάρτης |
Υποδοχή 1x4Pin 2.54mm διεπαφών παροχής ηλεκτρικού ρεύματος
Καρφίτσα 1,2: GND
Καρφίτσα 3,4:28V
Υποδοχή 2x3Pin 2.0mm διεπαφών ελέγχου
Καρφίτσα 1,3,6: NC
Καρφίτσα 2: LNA_EN
Καρφίτσα 4: GND
Καρφίτσα 5: PA_EN
|
| Τάση ανεφοδιασμού |
28V |
| Τρόπος εργασίας |
Σήμα TDD OFDM |
Εφαρμογές:
Ο ενισχυτής δύναμης ραδιοσυχνότητας TDD570T598M 5W-28V είναι μια άριστη λύση για την ενίσχυση της δύναμης σημάτων στα συστήματα μετάδοσης στοιχείων που λειτουργούν χρησιμοποιώντας τον τρόπο Duplexing χρονικού τμήματος (TDD). Αυτός ο ενισχυτής δύναμης μπορεί να χρησιμοποιηθεί σε ποικίλες εφαρμογές, όπως τα ασύρματα συστήματα επικοινωνιών, δείχνει το σημείο τις συνδέσεις μικροκυμάτων, και περισσότερο. Παραδείγματος χάριν, σε ένα ασύρματο σύστημα επικοινωνιών, ο ενισχυτής δύναμης TDD570T598M 5W-28V μπορεί να χρησιμοποιηθεί για να ωθήσει τη δύναμη σημάτων του διαβίβασης των στοιχείων μεταξύ δύο συσκευών. Αυτό μπορεί να βοηθήσει να βελτιώσει την αξιοπιστία και τη σειρά του συστήματος επικοινωνιών, ειδικά στις περιοχές με την αδύνατη κάλυψη σημάτων. Με την παραγωγή υψηλής δύναμης και το συμπαγές μέγεθός του, ο ενισχυτής δύναμης TDD570T598M 5W-28V είναι μια ιδανική επιλογή για πολλές εφαρμογές RF.
Προσαρμογή:
Προσαρμοσμένη υπηρεσία ενισχυτών δύναμης RF
Παρέχουμε την προσαρμοσμένη υπηρεσία ενισχυτών δύναμης RF σύμφωνα με τις απαιτήσεις σας. Ο πρότυπος αριθμός μας είναι TDD570T598M 5W-28V. όποιος γίνεται στην Κίνα. Η ελάχιστη ποσότητα διαταγής είναι 2. Η τιμή είναι διαπραγματεύσιμη. Αυτός ο ραδιο ενισχυτής υψηλής δύναμης λειτουργεί στον τρόπο σημάτων COFDM και έχει ένα ρεύμα ανεφοδιασμού 1.5A, και μια τάση ανεφοδιασμού 28V. Ο ενισχυτής δύναμης συσκευών αποστολής σημάτων μας είναι ιδανικός για τις ραδιο εφαρμογές ενισχυτών υψηλής δύναμης με χαμηλού θορύβου και υψηλής γραμμικότητας απόδοσή του την παραγωγής υψηλής δύναμης.
Υποστήριξη και υπηρεσίες:
Τεχνική υποστήριξη και υπηρεσίες ενισχυτών δύναμης RF
- Παρέχετε τις τεχνικές οδηγίες σχετικά με την εγκατάσταση, τη χρήση και τη συντήρηση του ενισχυτή δύναμης RF.
- Παρέχετε την ανίχνευση μηχανικών βλαβών και τις υπηρεσίες επισκευής.
- Παρέχετε τα μέρη αντικατάστασης και τα συστατικά.
- Οι έρευνες πελατών απάντησης και παρέχουν τις πληροφορίες προϊόντων.
- Παρέχετε την τεχνική κατάρτιση για τους πελάτες.
- Παρέχετε την υπηρεσία εξουσιοδότησης.
